product

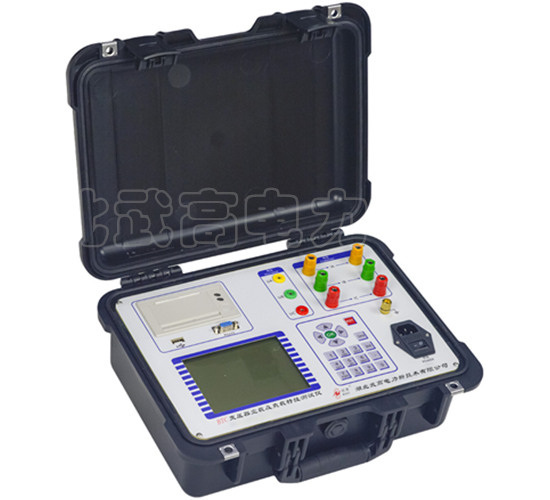

产品用途
可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。
产品特点
仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
测量范围
电压：10～650V；电流：0.5～60A；频率：45Hz～65Hz。
测试精度
电压、电流、频率：测量精度0.2级。
客户服务热线
027-87409251
客户服务热线
13871255353

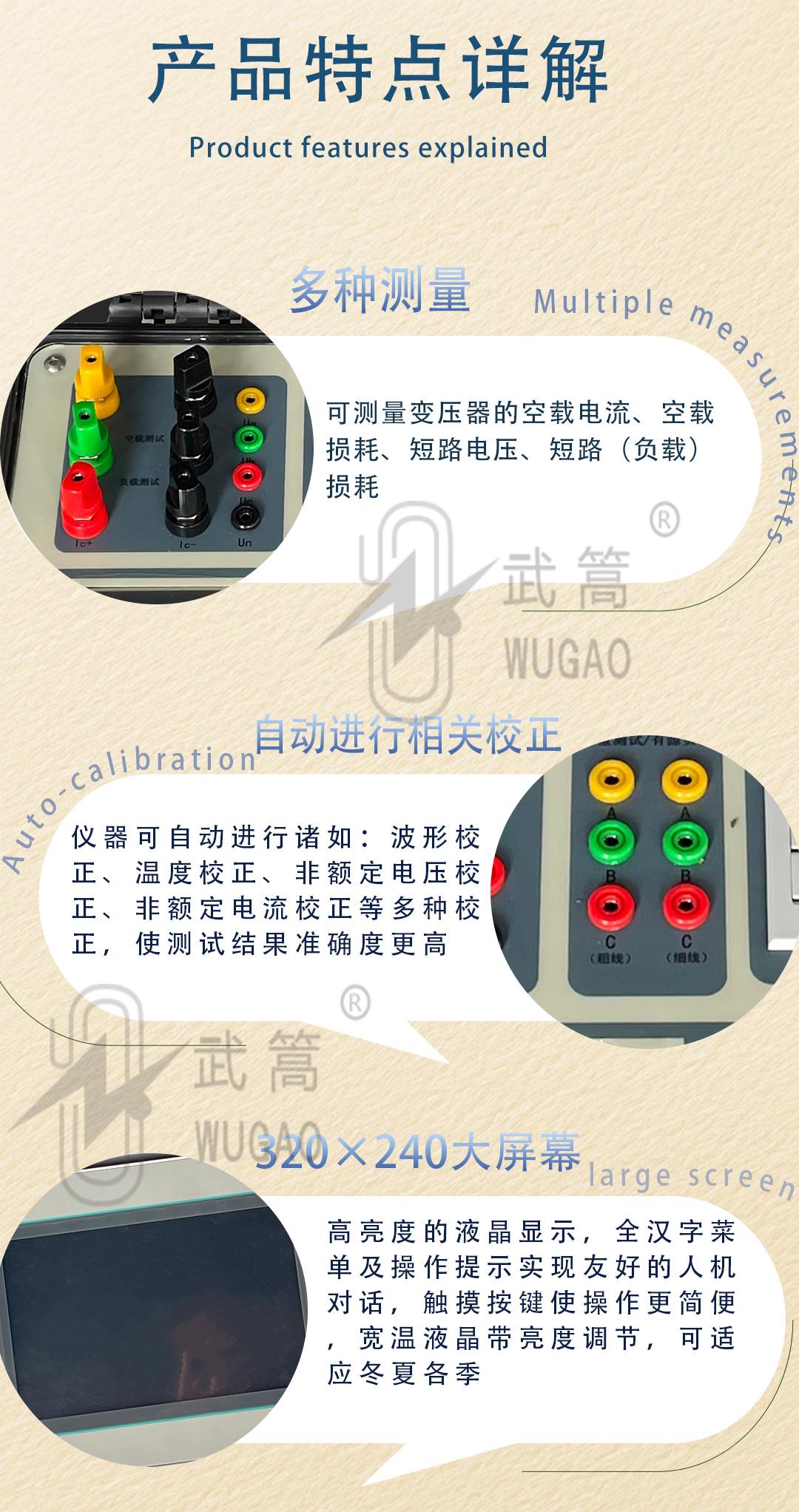

功能特性 function characteristics
1、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。
2、可进行谐波试验，分析至31次谐波。
3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的相量图。
5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。
6、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。
9、带USB接口可以接入U盘以便导出数据和升级软件;
10、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
11、面板式热敏打印机，可现场快速打印试验结果。
12、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。
13、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
主要技术指标 Specification
1、环境条件
温度：－5C～40C
相对湿度：<95%（25C）
海拔高度：<2500m
外界干扰：无特强震动、无特强电磁场
供电电源：220VAC±15%，50Hz~60Hz
2、测量范围
电压：10～650V
电流：0.5～60A
频率：45Hz～65Hz
3、测试精度
电压、电流、频率：测量精度0.2级
功率：测量误差 < ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
4、绝缘强度
1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。
2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
