产品用途
是电力、电气行业在调试中需要大电流场所的必需设备，可进行大电流冲击试验。
产品特点

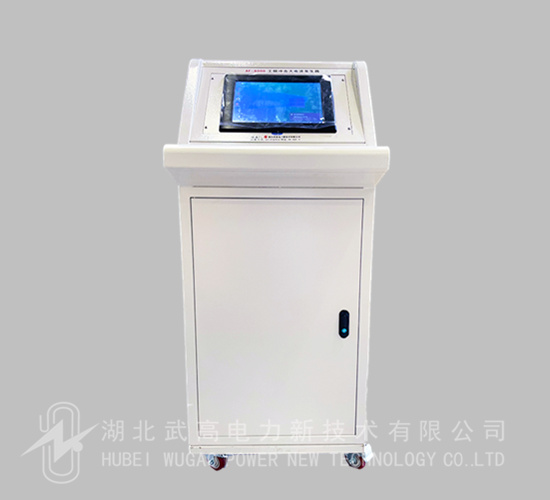

电脑液晶显示器工业一体机，电脑触摸屏操作。
产品组成

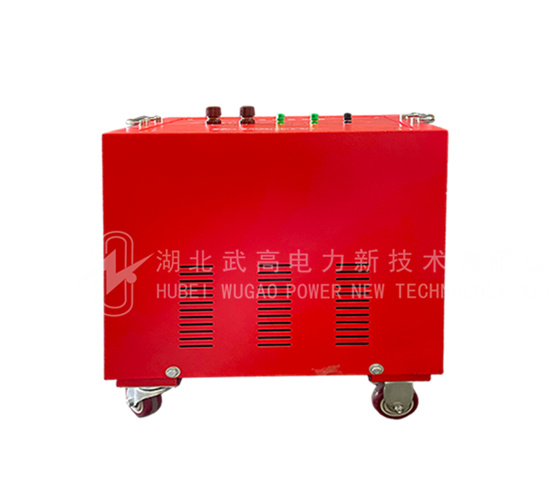

大电流发生器主体、智能控制台各1台。
输出电流
8000A，具有体积小、重量轻。
客户服务热线
027-87409251
客户服务热线
13871255353

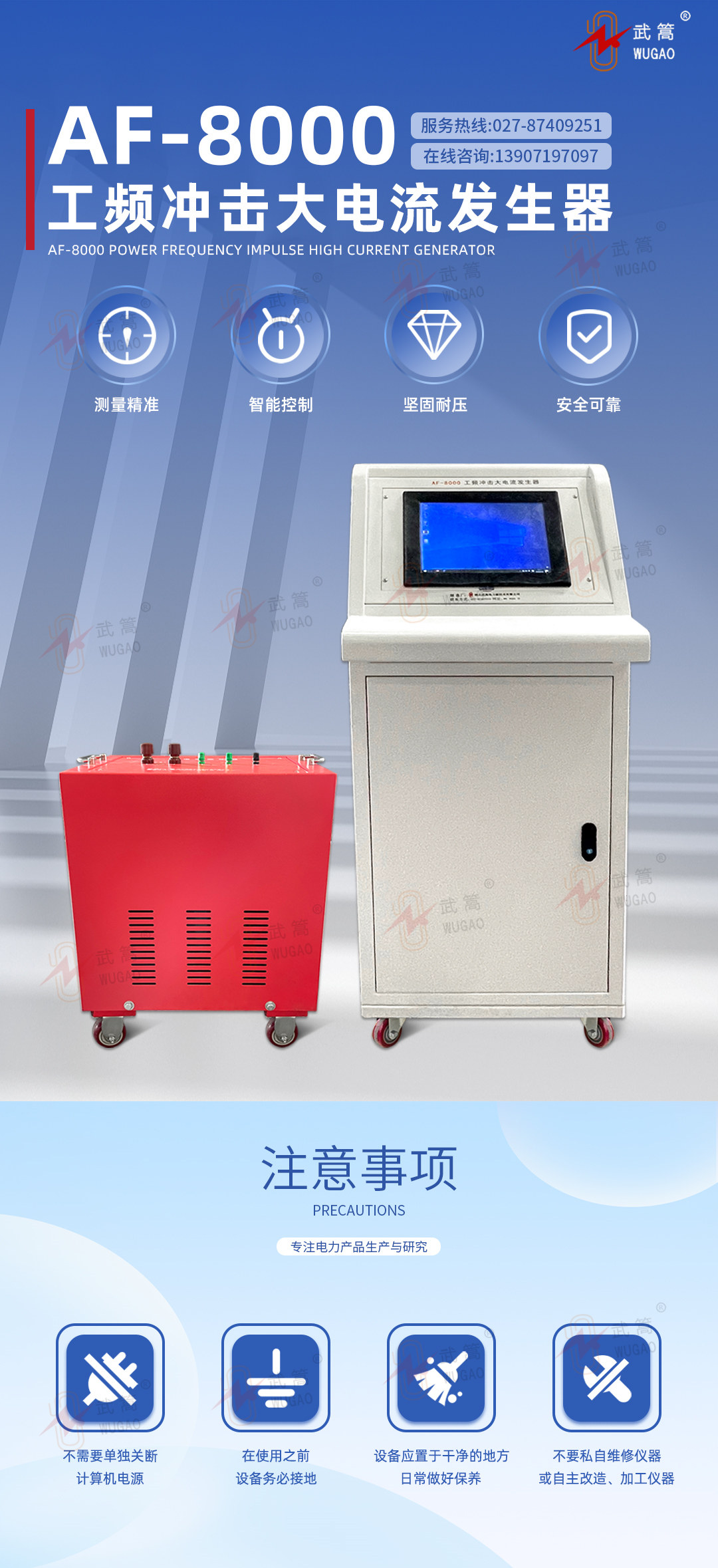

产品概述 Overview
AF 系列工频冲击大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，本大电流发生器采用PLC控制电路，连接工业电脑，可以进行大电流冲击试验，并能生成“时间-电流”曲线，具有体积小、重量轻、使用维修方便等特点。

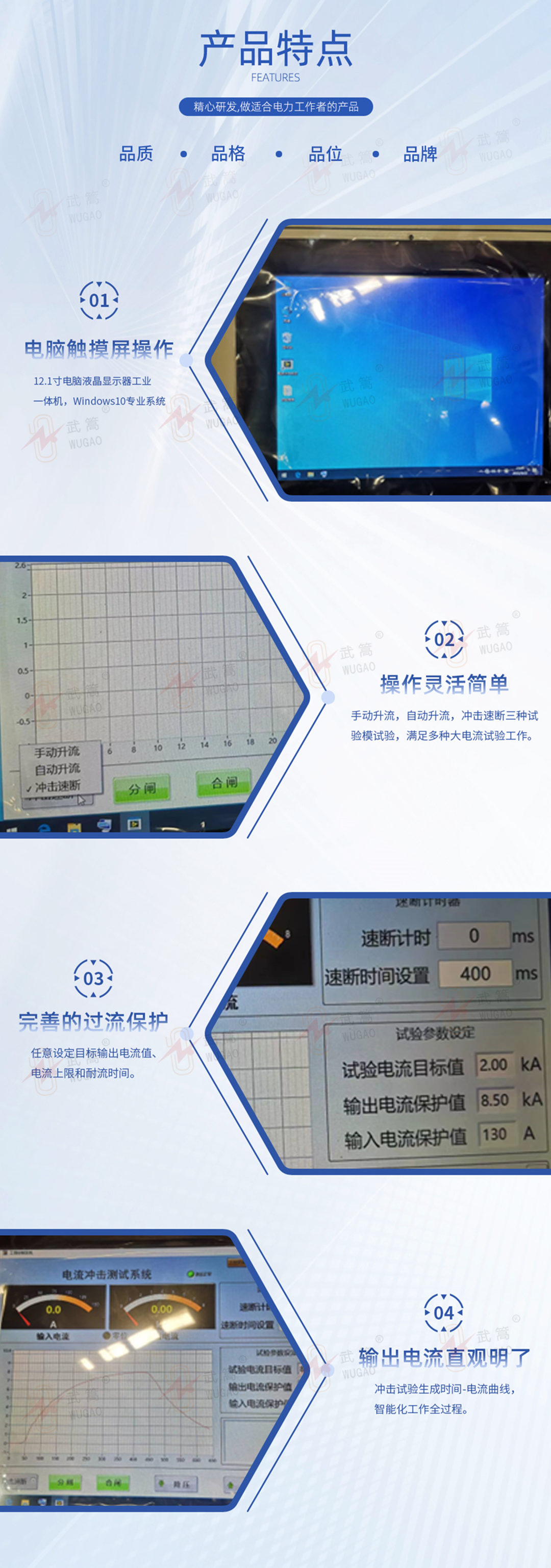

产品特点 Product Features
12.1寸电脑液晶显示器工业一体机，电脑触摸屏操作，Windows10专业系统
高精度电流传感器传输数据。三菱原产PLC和数据模组通讯电脑，高速采样，运行稳定。
人机对话菜单操作方式，智能化工作全过程。
手动升流，自动升流，冲击速断三种试验模试验，满足多种大电流试验工作。操作灵活简单。
输出电流显示直观明了。冲击试验生成时间-电流曲线，
完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。
具有回零检测功能，回零确定后才可进行试验，安全可靠。
升流速度由步进电机调节，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
自动错误诊断，易于发现和解决问题。
技术参数 Technical Parameter
1.电源，380V,供电容量30KVA
2.输入电流 125A,输出电流 8000A
3.单相 50HZ 输出
4.通流计时范围：999S
5.冲击计时范围：0-9S，精确度1mS
6.环境温度：－10℃至 50℃
7.电流精度 ≤1.0% (F.S)
8.主要参数：
型 号 | 输出容量 （kVA） | 输出电流（A） | 电源电压（V） | 开口电压 （V） | 电 源 相 数 |
备 注 |
AF-40/8000 | 40 | 8000 | 380 | 5 | 2 | 分体 |
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
