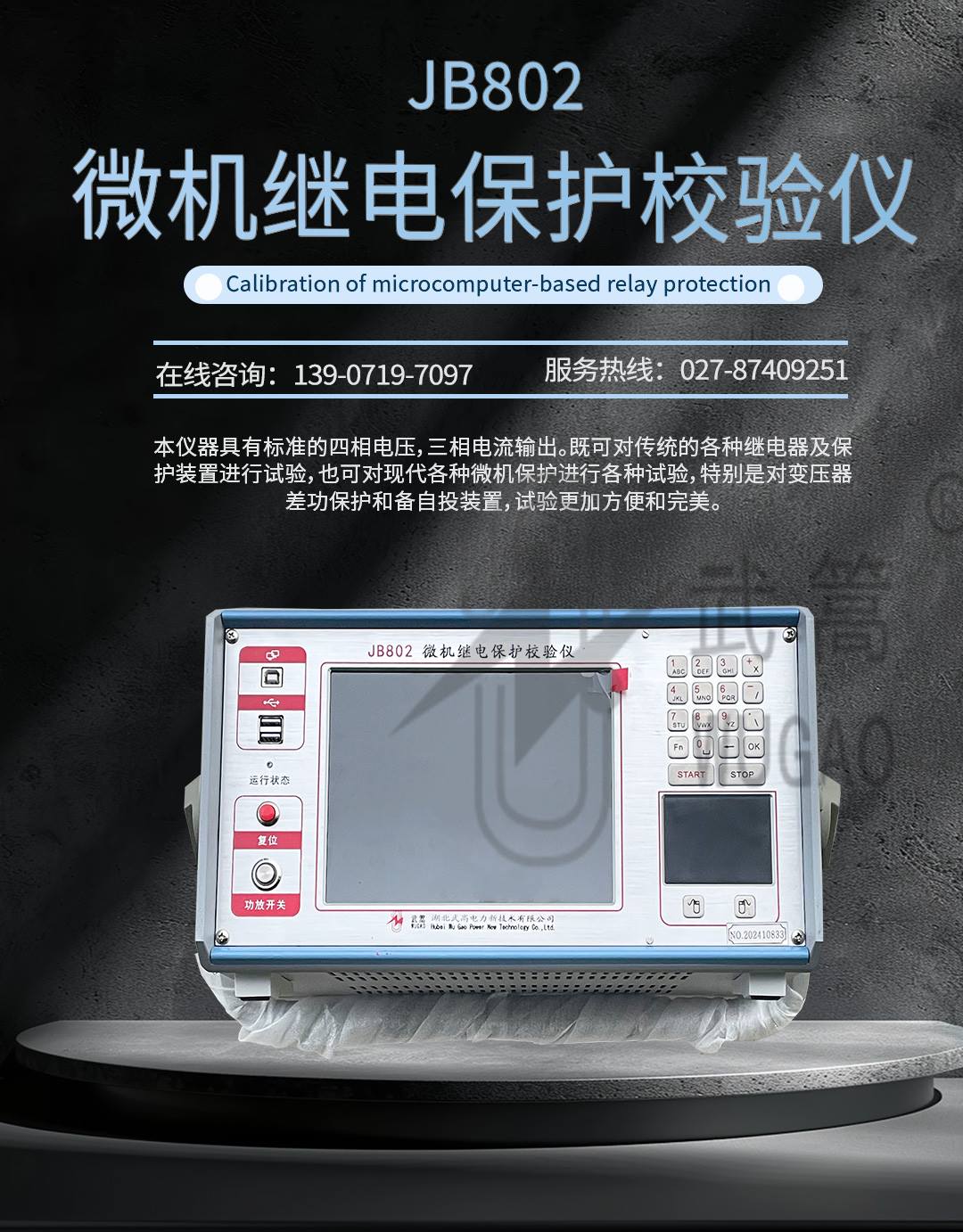

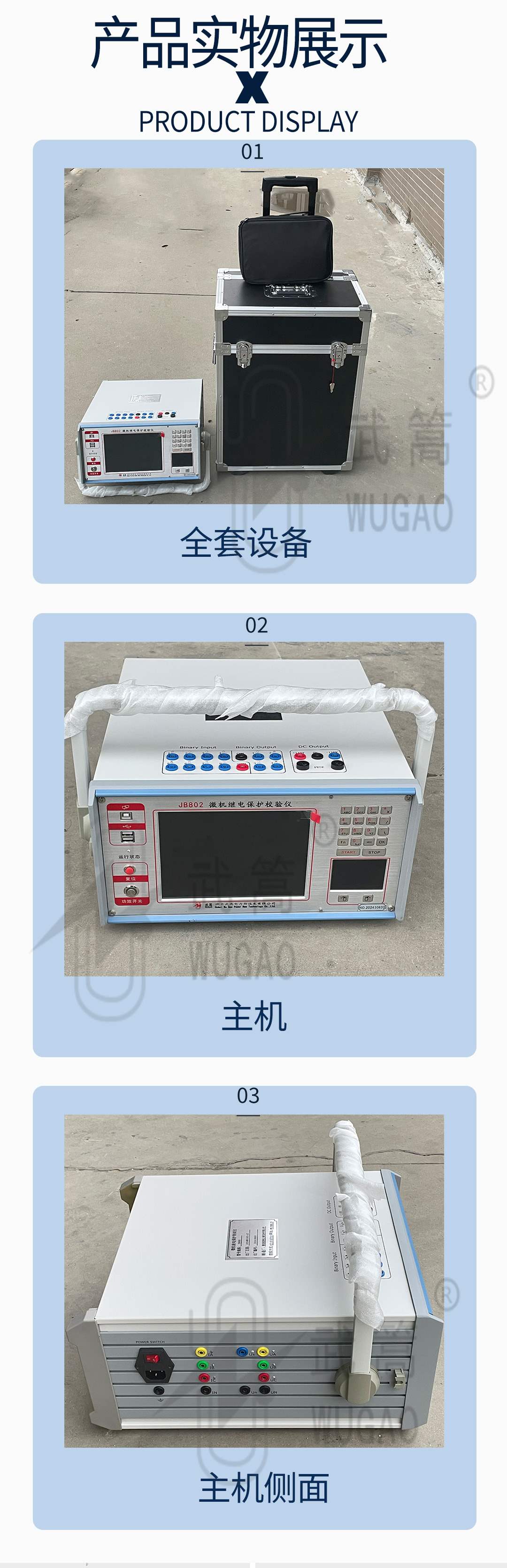

JB802三相微机继电保护测试仪（工控型）





产品特点

主机为高性能工控机，直接运行中文Windows XP操作系统

高可靠性

具有4相电压3相电流输出

高稳定

每相电压可输出120V，电流三并可输出120A

开关量接点丰富

10路接点输入和8对空接点输出。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

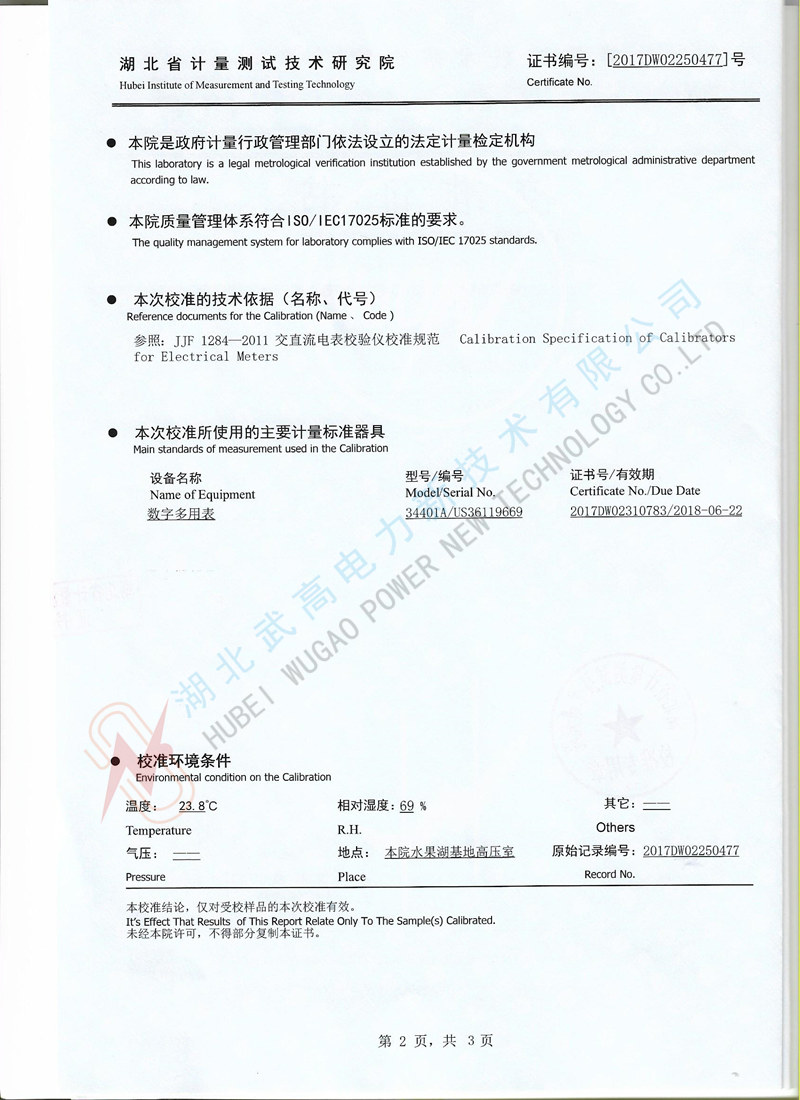

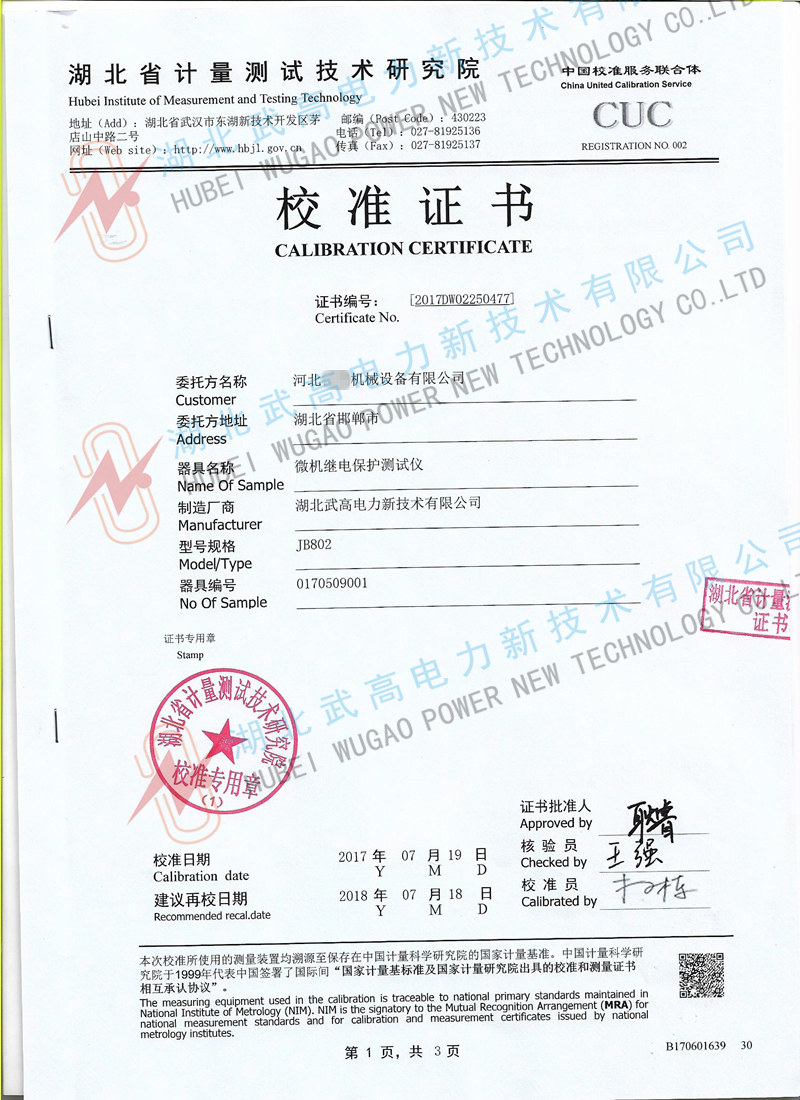

质检证书
操作视频
使用说明
技术方案
故障处理

产品别名 product name

微机继电保护测试仪、微机继保仪、继电保护测试仪、802继电保护测试仪、继保测试仪。

产品简介 Product Introduction

JB802微机继电保护测试仪可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。可完成各种自动化程度高的的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，定时存储测试数据，显示矢量图，联机打印报表等。

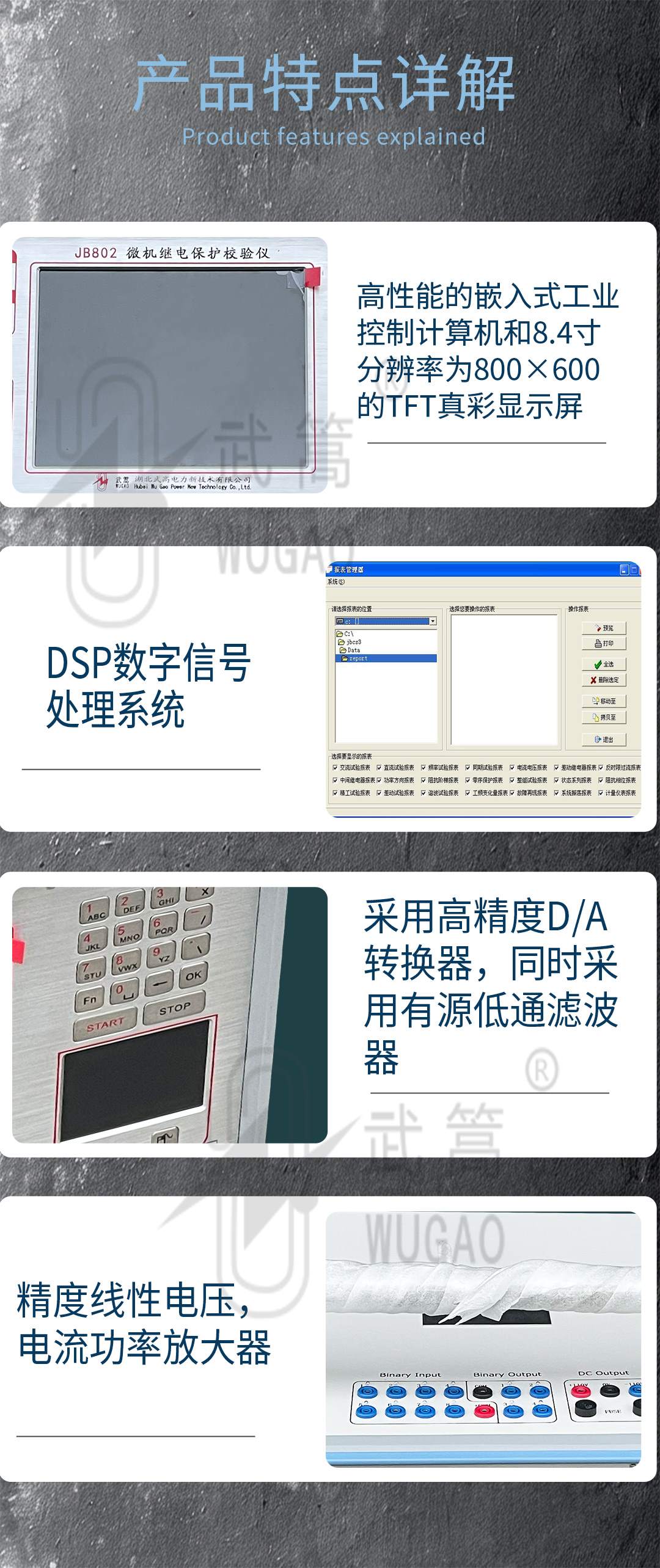

产品特征 Product Features

1.内置工控机：主机为高性能工控机，直接运行中文Windows XP操作系统。功能强大，稳定可靠。

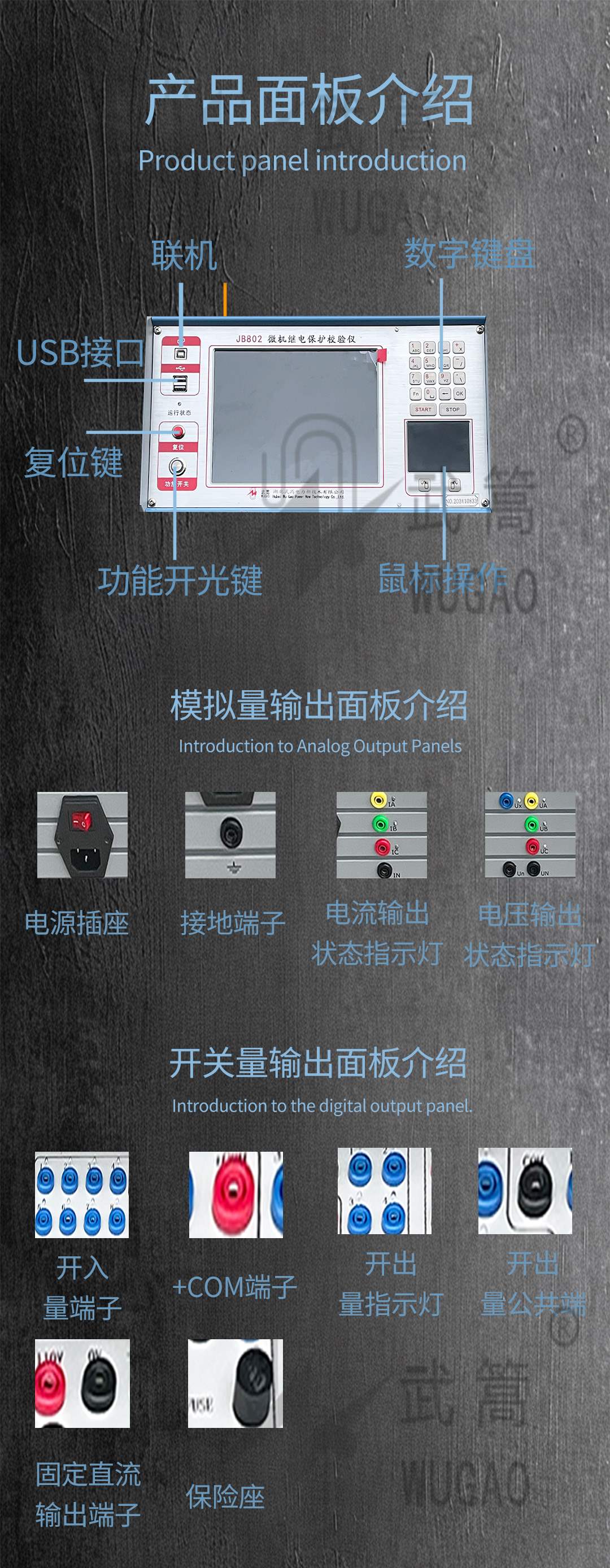

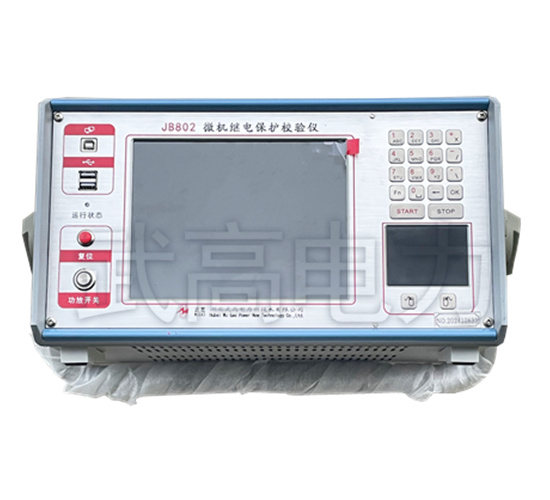

2.单机操作方便：装置面板设有轨迹球鼠标，优化键盘以及大屏幕TFT液晶显示器，全中文Windows平台操作软件，操作方便快捷。

3.双操作方式：除了单机直接操作进行试验外，装置还可以外接笔记本电脑进行试验，两种方式功能完全相同。

4.高性能主机：采用最新型高速DSP控制，运算速度快，实时处理能力强，传输频带宽，控制高分辨率D/A转换，输出波形精度高，失真小，线性好。

5.线性功放输出：采用模块式线性功放，而非开关型功放，性能卓越。功率大，可靠性高，保证了从微小电流到大电流全程都精度优良，纹波干扰小。

6.接口丰富：装置面板带有USB口、USB通信接口等，方便数据存取及软件升级，亦可外接其它设备。

7.轻松测试备自投：10路开入8对开出，可测试各种备自投装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。

8.功能强大：可完成各种自动化程度高的大型复杂校验工作，能方便的测试及扫描各种保护定值，进行故障回放，定时存储测试数据，显示矢量图，联机打印报表等。

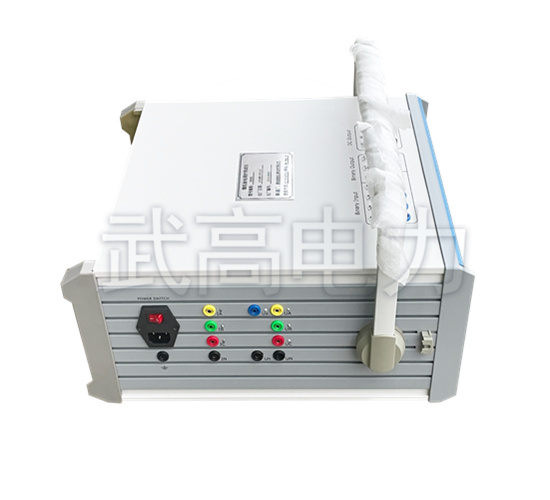

9.七路电流电压输出：除Ua、Ub、Uc、Ia、Ib、Ic外，还有第四组电压 Ux输出。Ux可用于多种功能，如用于输出各种3U0，做线路保护试验时输出线路检同期电压等。

10.独立直流电源：设有一路大功率110V 及 220V专用直流电源输出。

11.完善的自我保护：散热结构设计合理，硬件保护措施可靠完善，具有电源软启动，软件故障诊断及输出闭锁等功能。

12.轻小型一体化结构：采用了大量先进技术及元器件材料，并经专业化的结构设计，因而装置体积小，重量轻，功能全，便于流动试验。

额定参数 Rating

1.交流电流输出

输出精度 ≤0.5A ±2mA ；＞0.5A 0.2%

相电流输出（有效值） 0～40A

三并电流输出（有效值） 0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 420VA

三并电流最大输出时最大输出功率 900VA

三并电流最大输出时允许工作时间 10s

频率范围（基波） 20～1000Hz

谐波次数 1～20 次

2.直流电流输出

输出精度 0.5级

电流输出 0～±10A / 每相，0～±30A / 三并

最大输出负载电压 20V

3.交流电压输出

输出精度 0.2级

相电压输出（有效值） 0～120V

线电压输出（有效值） 0～240V

相电压/线电压输出功率 80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数 1～20次

4.直流电压输出

输出精度 0.5级

相电压输出幅值 0～±160V

线电压输出幅值 0～±320V

相电压/线电压输出功率 70VA / 140VA

5.开关量及时间测量

	JB802	备注
开关量输入	10路	空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	8对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s 测量精度0.1ms
