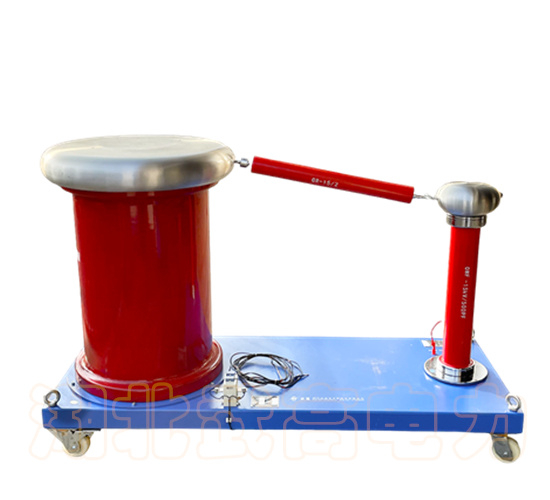

YDTW-30KVA/100KV工频无局放试验变压器及电动控制台





产品用途

为不同电压等级，不同容量的电力设备进行工频电压试验。

产品特点

原理简单、结构紧凑、是进行耐压试验的理想设备。

成套设备

本套设备由工频无局部放电试验变压器、控制台、调压器、隔离滤波器、电容式分压器、限流电阻组成。

技术参数

本套设备输出功率：30KVA 输出电压：100KV

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

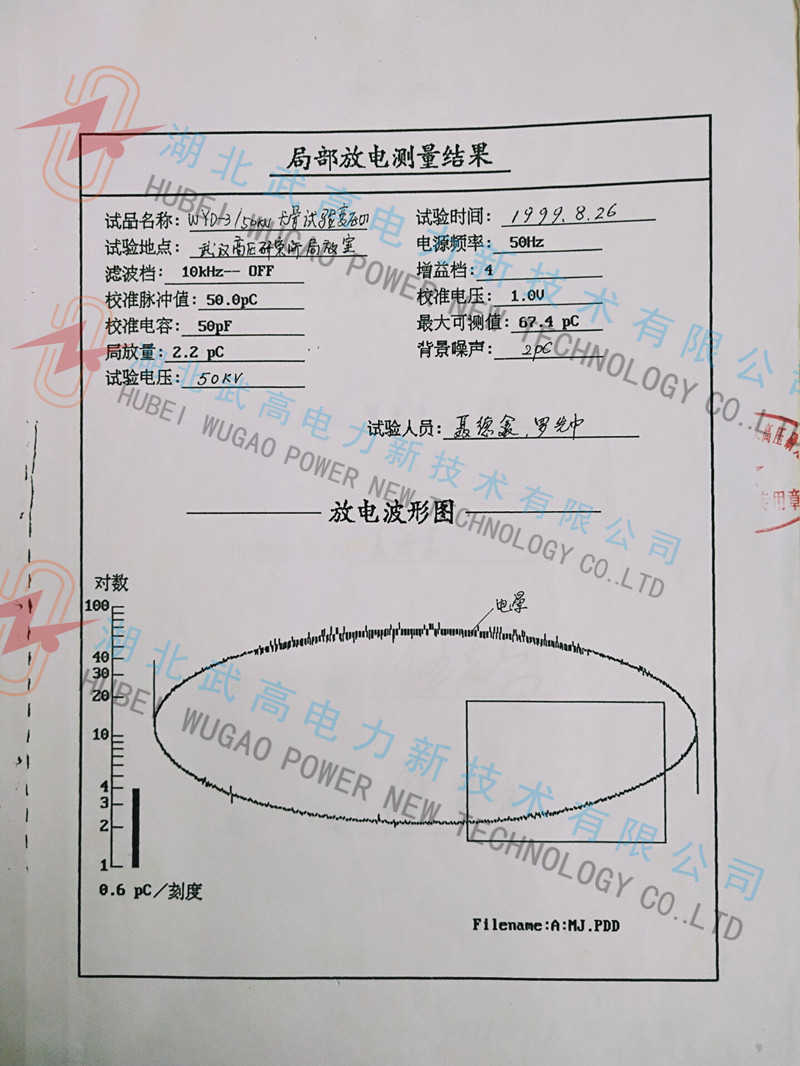

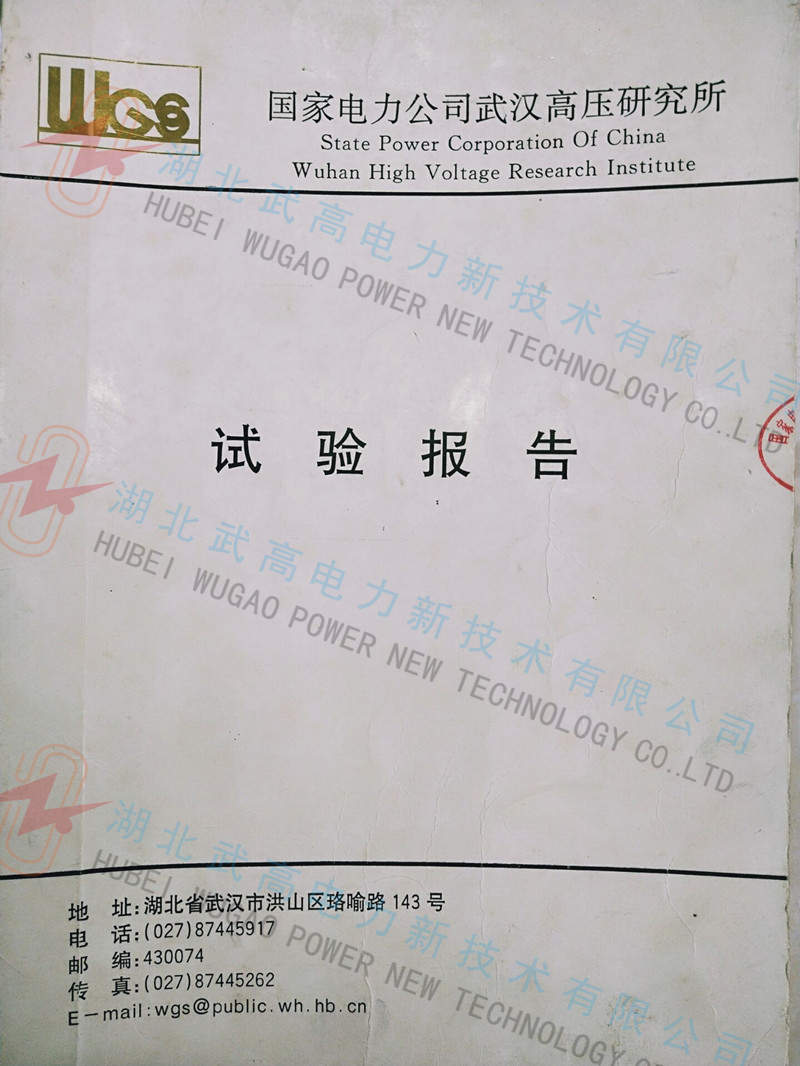

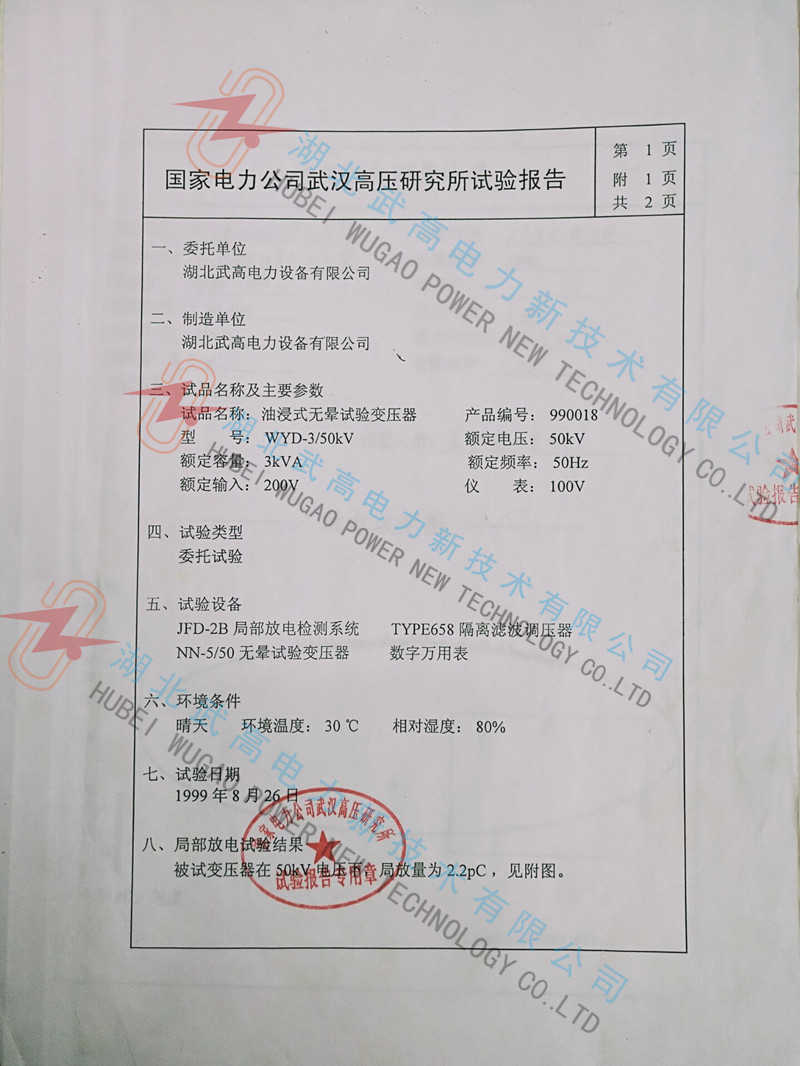

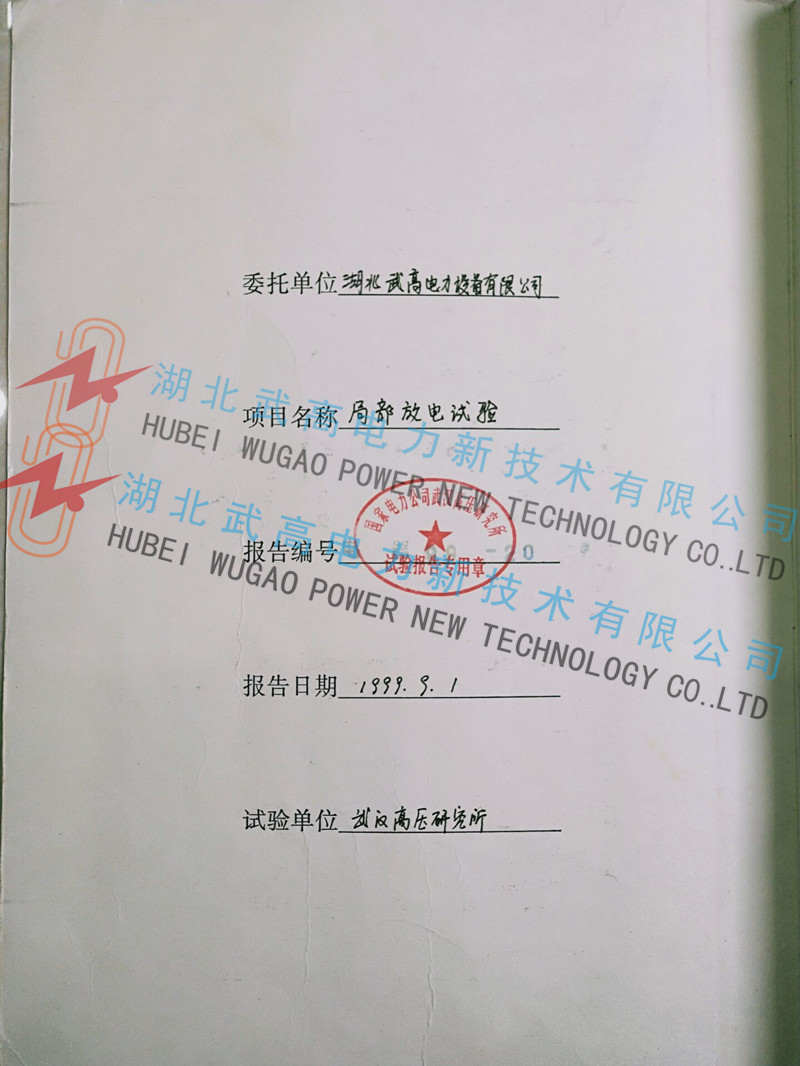

质检证书
操作视频
使用说明
技术方案
故障处理

产品概述 Product Overview

为了适应不同电压等级，不同容量的电力设备进行工频电压试验，我公司制造各种规格的工频无局部放电试验变压器，用户根据需求可以自行选择。

工频试验变压器分为铁壳式和绝缘筒式，铁壳式和绝缘筒式又分别有单级式和串级式。铁壳式适用于局部放电量要求较低的场合，绝缘筒式适用于局部放电量要求较高的场合，单级式适用于电压较低容量较大的场合，串级式适用于电压较高或电压低、容量小且便于携带的场合。

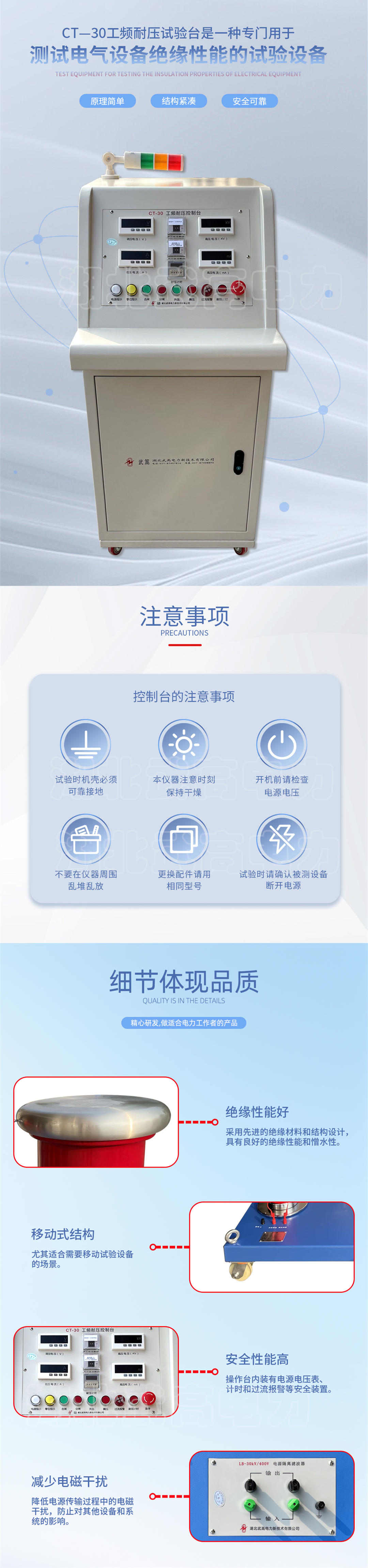

本系列操作台用于0.5～500KVA试验变压器的调压控制。其工作原理是：通过调整移圈式调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，操作台内装有电源电压表，高压输出电压表，调压器输出电压表，低压输入电流表、低压电流过流和输出电压过压保护电路、计时和过流报警装置。可以方便地读取试验电压值，并能可靠地保护设备。

成套设备主要部件 Main components of complete equipment

１、控制台１台

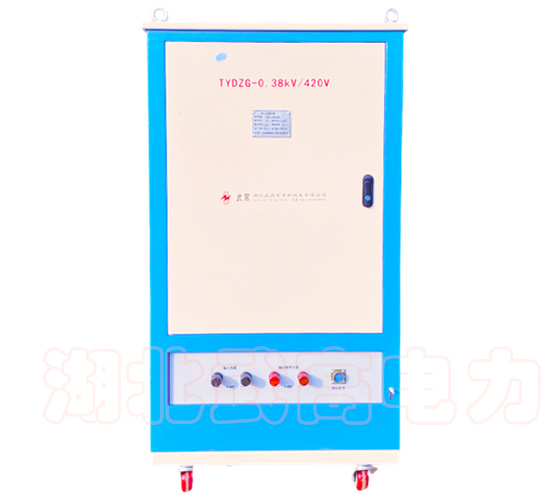

２、调压器　　　　　　　１台

3、无局放试验变压器１台

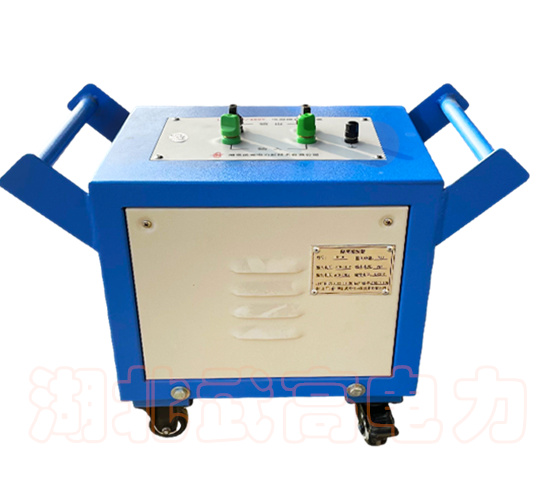

4、隔离滤波器 1台

5、局部放电检测仪 1台（另配）

工频无局放试验变压器技术参数 Technical Parameter

1、局部放电量(绝缘筒式)

A、10～200KV额定电压(UH)，在100％UH下局部放电量≤3～5Pc

B、250～300KV额定电压(UH)，在100％UH下局部放电量≤5Pc

C、350～750KV额定电压(UH)，在80％UH下局部放电量≤5Pc，在100％UH≤10Pc

D、800KV～1500KV额定电压(UH)，在80％UH下局部放电量≤10Pc

2、串级试验变压器，两节或三节电压分布不均匀度≤5％

3、允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行。

4、单台试验变压器阻抗为3％～12％,串接阻抗为5％～25％

5、波形畸变率<3％

6、其余参数符合JB/T9641-1999<<试验变压器>>规定。

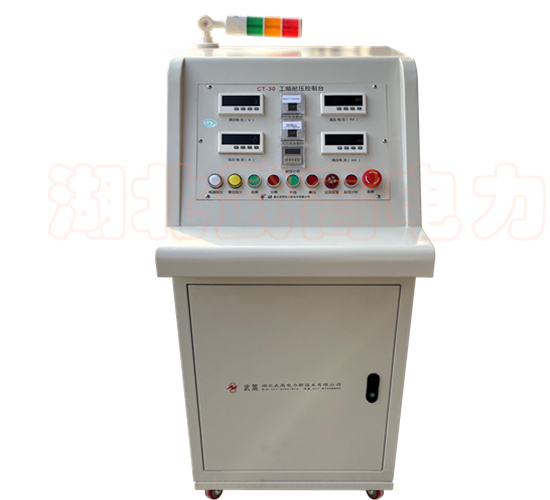

控制台技术参数 Console technical parameters

型号	输入电压（V）	适配试变容量（KVA）	额定输出		高压电压表 KV/V	外形尺寸立方米（长×宽×高）
型号	输入电压（V）	适配试变容量（KVA）	电压(v)	电流(A)	高压电压表 KV/V	外形尺寸立方米（长×宽×高）
CT-3	220	3	200	15	50/100	26×42×24
CT-6	220	6	200	30	50/100	60×45×37
CT-6	220	6	200	30	50/100	53×40×60
CT-10	380	10	400	50/25	(50/100)/100	53×40×65
CT-15	380	15	400	37.5	(50/100/150)/100	53×40×70
CT-20	380	20	400	50	(50/100/150)/100	53×43×84
CT-25	380	25	400	62.5	(50/100/150)/100	53×45×90
CT-30	380	30	400	67.5	(50/100/150)/100	65×55×117
CT-50	380	50	400	125	(50/100/150)/100	70×60×115
CT-100	380	100	400	250	(50/100/150)/100	75×70×120
