高壓電力試驗設備一站式解決方案供應商

7*24小時專家咨詢電話：027-87409251 / 13871255353

JCB-500三相電容電感測試儀

儀器優點

該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

產品用途

既可以測單相的電容也可以測三相的電容。

技術參數

電容測量范圍0. 1μF ～ 3,300μF；電流測量范圍：0～20A；電感測量范圍：50mΩ~20KΩ

測量精度

電容測量精度：±1%；電感測量精度：±（3.0%讀數+0.001）。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情
  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    概述 overview

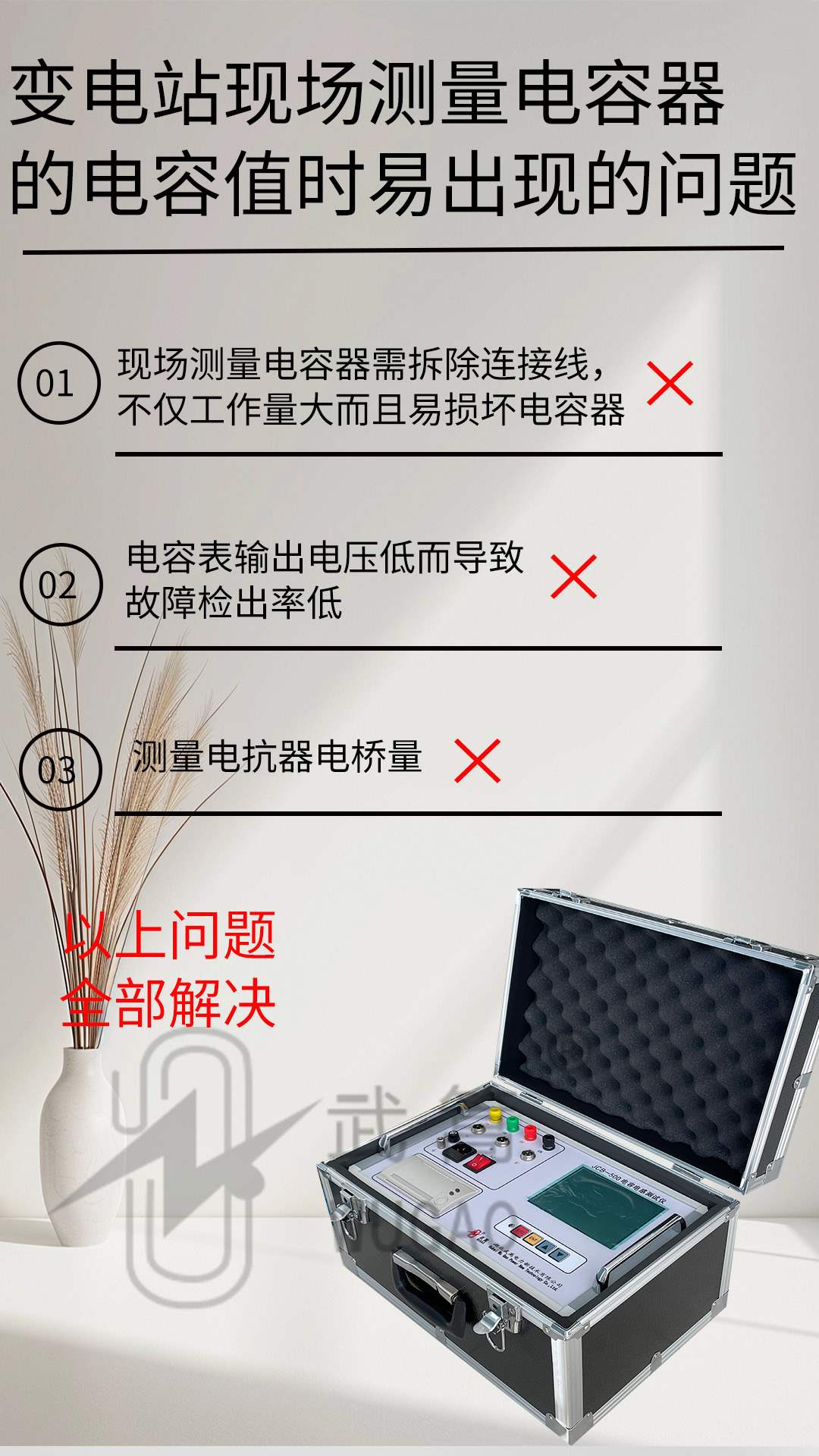

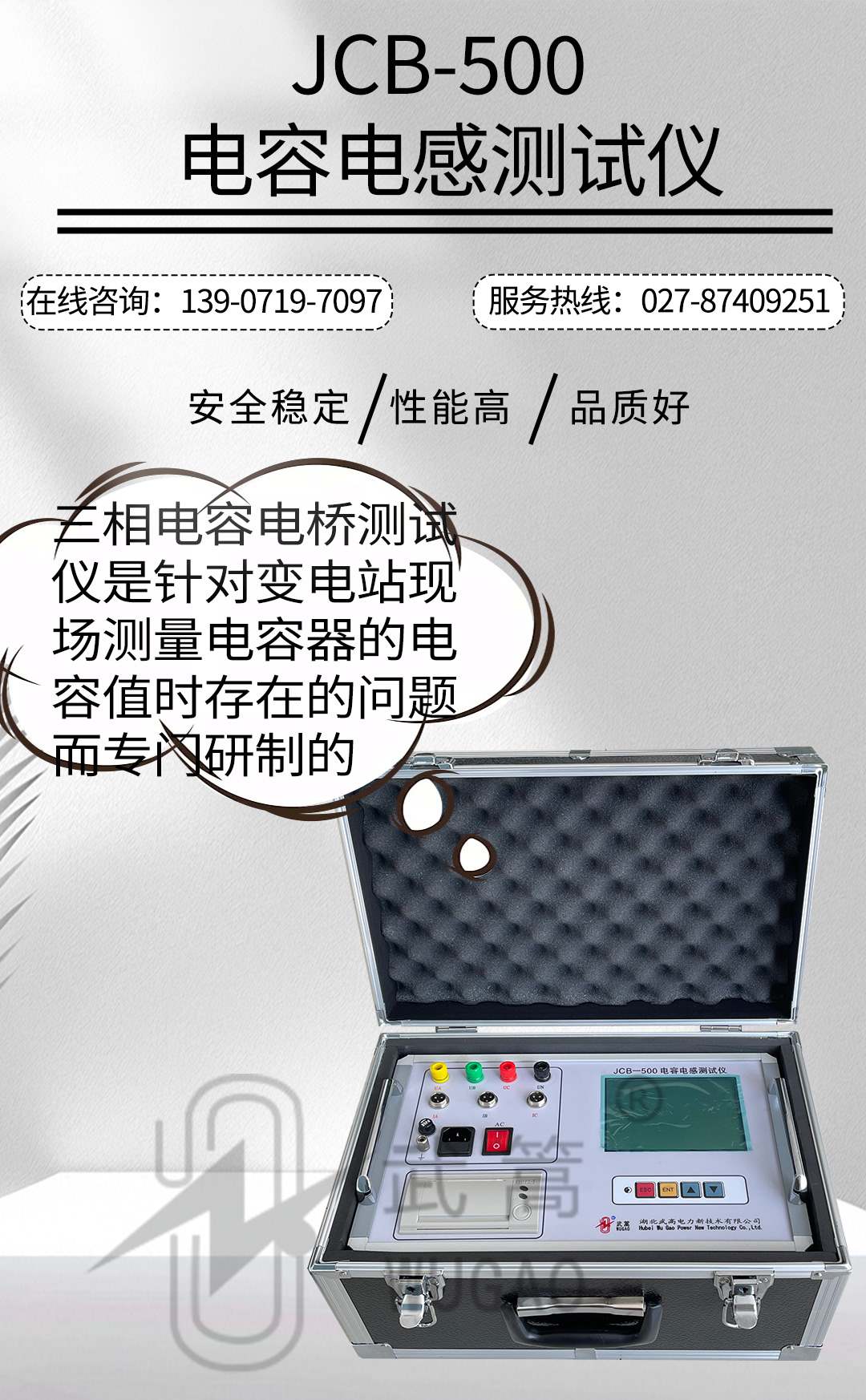

    JCB-500三相電容電感測試儀又名三相電容電橋測試儀，是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

    (1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；

    (2) 電容表輸出電壓低而導致故障檢出率低。

    該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

    (3) 測量電抗器電橋量。


    技術參數 Technical Parameter

    1、儀器測量范圍及精度：

    a.電容測量

    • 可測電容范圍：0. 1μF ～ 3,300μF

    • 可測容量范圍：5 ～ 20,000kvar

    測 量  精 度：±(1.0% 讀數+0.02μF)

    • 分辨率：0.001μF

    b.電流測量

    • 電流測量范圍：0～20A

    • 測 量  精 度：±(3.0%讀數+0.05A)

    • 分辨率：0.01A

     c．電橋測量

    • 電橋測量范圍：

    小電橋方式0.1mH～5mH;

    大電橋方式5 mH～50H

    • 感抗測量范圍：50mΩ~20KΩ

    • 測 量  精 度：±(3.0% 讀數+0.05mH)

    • 分辨率：0.01 mH

     d. 電阻測量范圍：

    • 電阻測量范圍：小電阻方式50mΩ～1Ω

    • 大電阻方式1Ω～20KΩ

    • 測 量  精 度：±(3.0% 讀數+0.05Ω)

    • 分辨率：0.01 Ω

    2、工作電源：

    • 額定電壓：工頻220V±10%

    • 額定頻率：50Hz

    • 額定輸出：2V/20V/500VA

    3、儀器的正常工作條件：

    • 環境溫度：-10℃ ～ +50℃

    • 相對濕度：≤90%

    4、顯示打印方式 ：

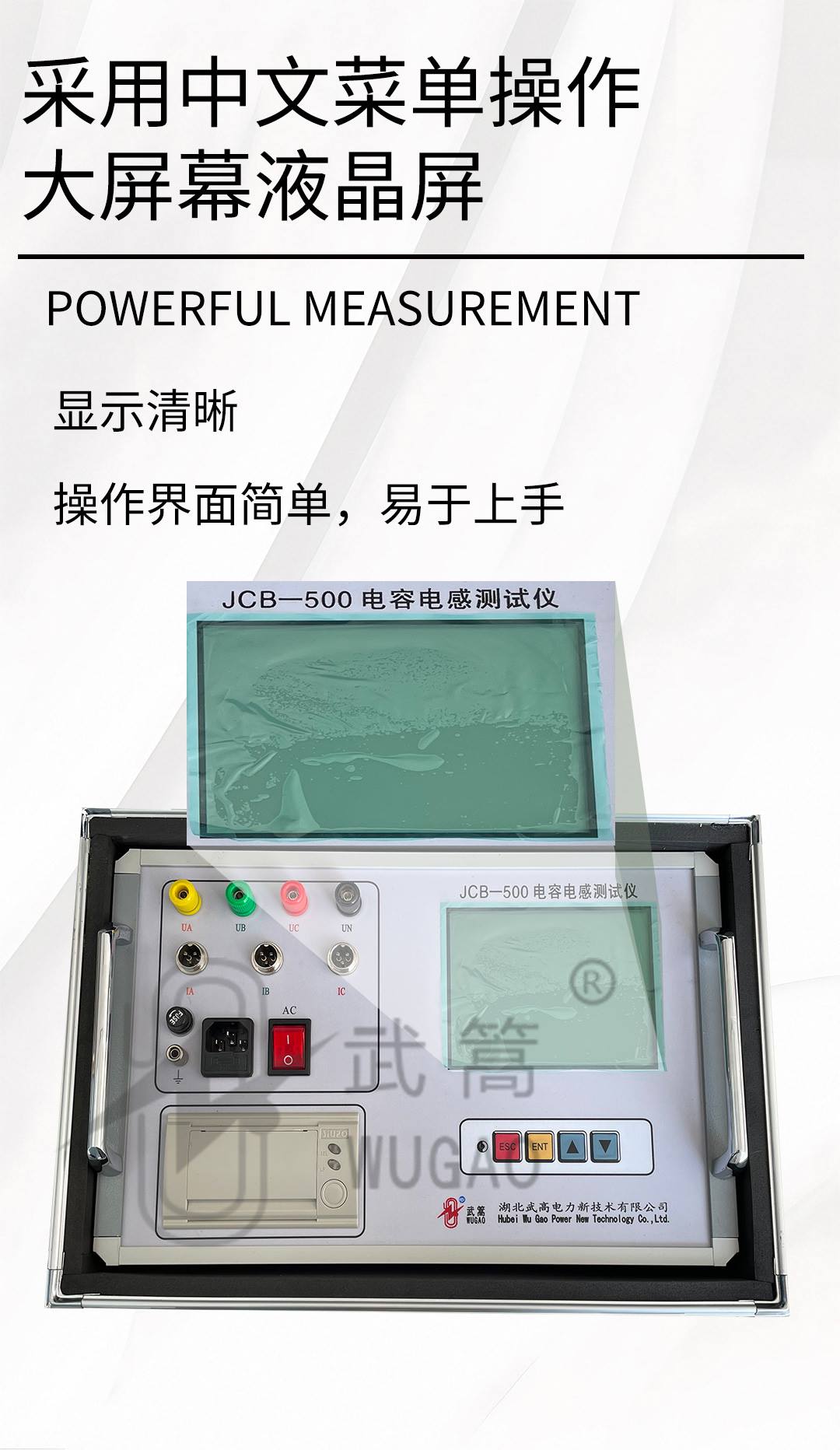

    • 液晶顯示屏全漢字顯示

    • 面板式高速打印機

    5、外 形 / 重 量 ：370×260×220 mm / 15 kg

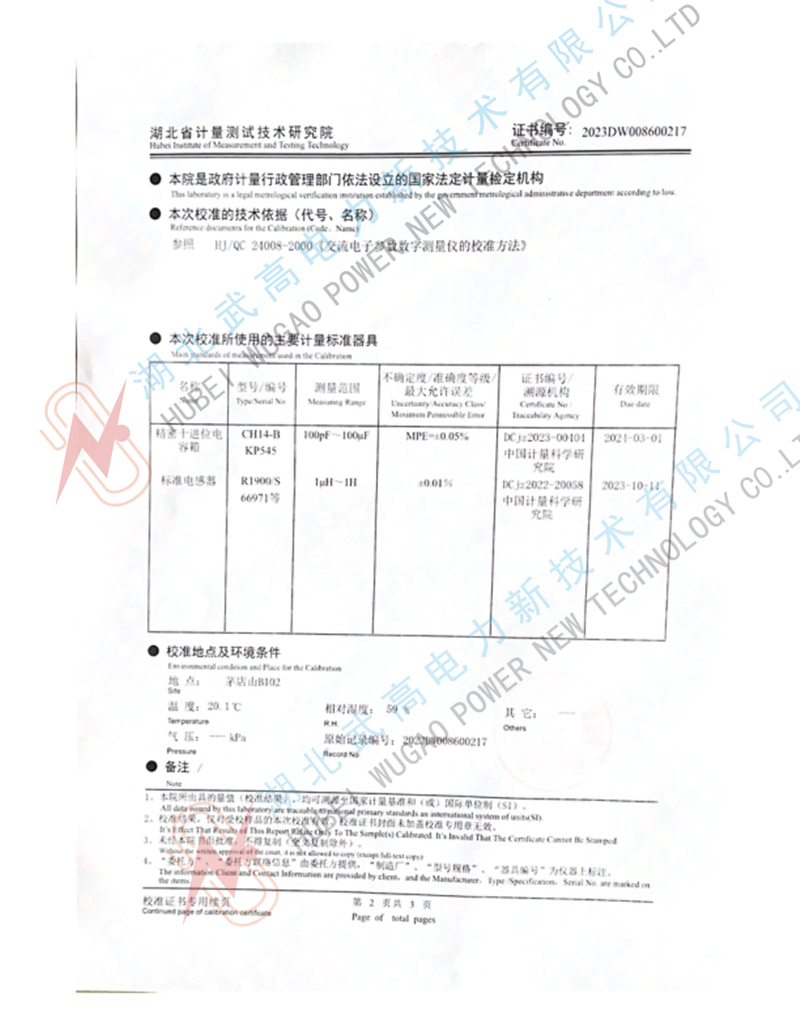

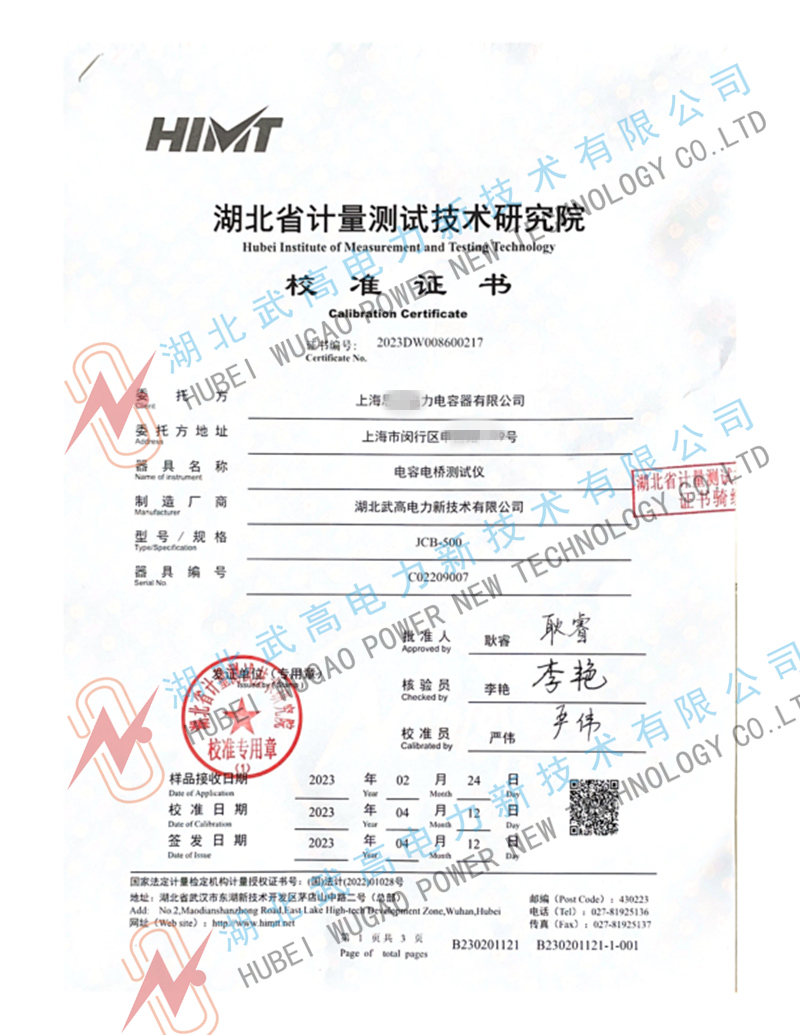

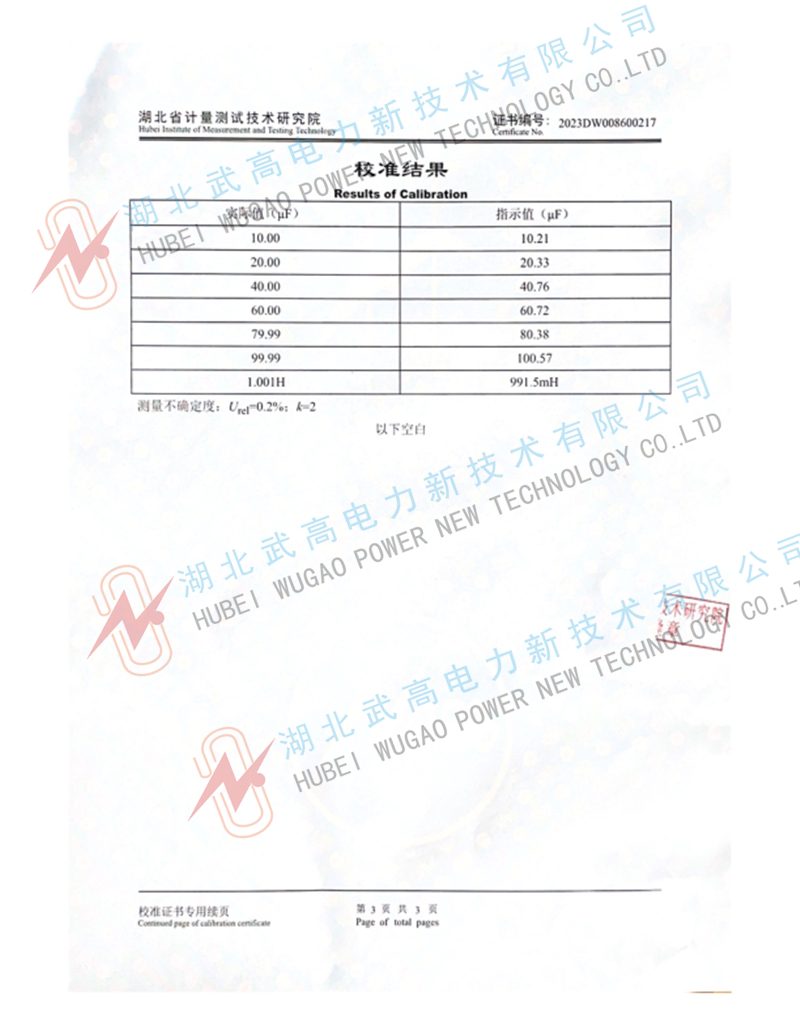

    JCB-500電容電橋儀校準1-2023省計量.pdf_1_副本.jpgJCB-500電容電橋儀校準2-2023省計量.pdf_2_副本.jpgJCB-500電容電橋儀校準3-2023省計量.pdf_3_副本.jpg


    使用說明Instructions for use

    ☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

    ☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

    ☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

    ☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；



    1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

    2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

    3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

    4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

    5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！
